Гибочная матрица — один из ключевых элементов оснастки прессового оборудования. Именно от её геометрии и качества исполнения во многом зависит точность сгиба, состояние поверхности металла и долговечность инструмента. Матрица листогиба работает в паре с пуансоном: заготовка укладывается на матрицу, пуансон давит сверху, и в точке контакта металл принимает нужную форму. Чтобы результат соответствовал ожиданиям, важно разбираться в разновидностях этого инструмента и понимать, какой тип подходит для конкретной задачи.
Принцип работы и конструктивные особенности
Матрица воспринимает усилие пресса и формирует нижнюю часть профиля изгиба. Рабочая зона — это V-образный, U-образный или более сложный паз, по форме которого и получается сгиб. Ширина паза напрямую влияет на угол пружинения материала и минимальный внутренний радиус: чем шире паз, тем больше пружинение и тем больше требуется скорректировать угол при гибке. Для тонколистового металла обычно используют узкие пазы, для толстого — широкие.
Угол раскрытия паза — ещё один важный параметр. Стандартные значения: 30°, 60°, 86°, 88°. Матрицы с углом 86–88° применяются чаще всего, поскольку позволяют получать сгибы под прямым углом с учётом пружинения большинства марок стали. Матрицы с более острыми углами нужны для специфических профилей или для гибки высокопрочных сплавов, требующих перегиба.
Длина матрицы подбирается под рабочую зону пресса. Секционные конструкции позволяют набирать нужную длину из отдельных блоков, что удобно при работе с деталями различных габаритов. Монолитные матрицы обеспечивают более высокую жёсткость, но менее универсальны.
Основные виды гибочных матриц
Разнообразие конфигураций матриц объясняется широким спектром задач листогибочного производства. Каждый тип инструмента ориентирован на определённые условия: толщину материала, форму детали, серийность изготовления.

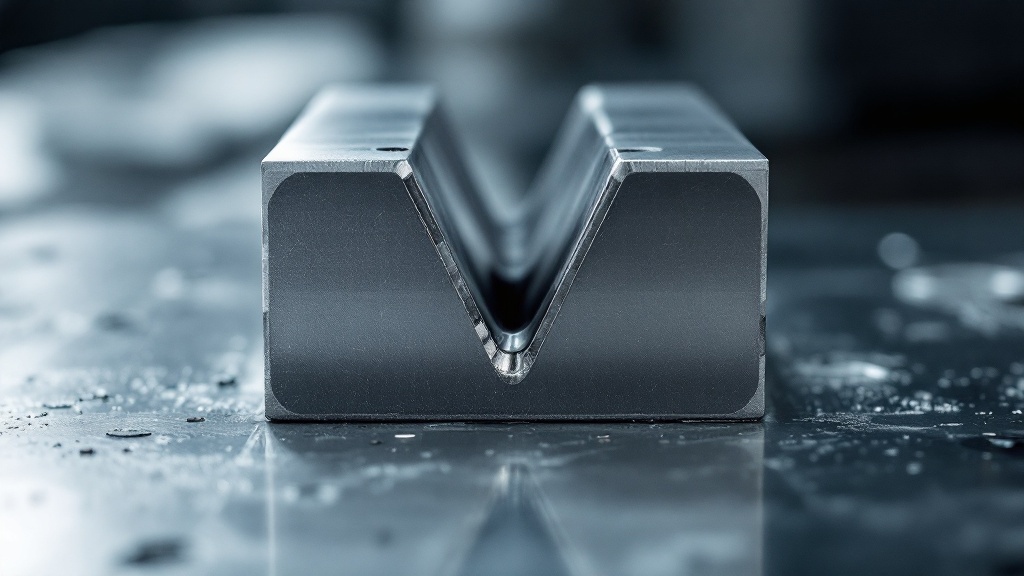

- V-образные матрицы — наиболее распространённый тип. Используются для воздушной гибки и гибки с вдавливанием, подходят для широкого диапазона толщин металла от 0,5 до 20 мм и более.
- Многопазовые матрицы — содержат несколько V-пазов разной ширины в одном корпусе, что позволяет переходить между операциями без замены инструмента и экономит время переналадки.
- Матрицы для подгибки — применяются при формировании фланцев, отбортовок и сложных профилей, где обычный V-паз не справляется с геометрией детали.
- Роликовые матрицы — оснащены вращающимися роликами в зоне контакта с заготовкой, что снижает трение и уменьшает риск царапин на полированных или окрашенных поверхностях.
- Матрицы для профилей — изготавливаются под конкретную форму сечения (уголок, швеллер, Z-профиль), обеспечивая точное повторение при серийном производстве.
Отдельную группу составляют специальные матрицы: для гибки труб, для формирования радиусных профилей, для работы с алюминием или нержавеющей сталью. В последних двух случаях рабочие поверхности нередко снабжают полиуретановыми вставками, предотвращающими повреждение мягкого или чувствительного к царапинам материала.
Материалы и износостойкость
Качество матрицы определяется не только геометрической точностью, но и маркой стали, из которой она изготовлена. Большинство промышленных матриц делают из инструментальных сталей с твёрдостью рабочей поверхности 58–62 HRC. Это обеспечивает устойчивость к истиранию при интенсивной эксплуатации и позволяет сохранять геометрию паза на протяжении сотен тысяч рабочих циклов.
Термическая обработка — закалка и отпуск — проводится по строгим режимам. Нарушение технологии приводит к неравномерной твёрдости, хрупкости или внутренним напряжениям, из-за которых инструмент может лопнуть под нагрузкой. Именно поэтому при выборе матриц имеет смысл обращать внимание на наличие контроля качества у производителя, а не ориентироваться только на внешний вид изделия.
Покрытия рабочих поверхностей — дополнительный способ продлить ресурс. Хромирование, нитрирование или нанесение специальных покрытий повышают твёрдость поверхностного слоя и снижают коэффициент трения. Это особенно актуально при гибке нержавеющих сталей, склонных к налипанию на инструмент.
Критерии выбора матрицы для конкретной задачи
Подбор матрицы начинается с анализа материала заготовки и требуемой геометрии изгиба. Ширина паза рассчитывается исходя из толщины листа: распространённое правило — ширина паза равна 8-кратной толщине для стали и несколько больше для твёрдых сплавов. Это соотношение позволяет получить сгиб без трещин и с предсказуемым пружинением.
Немаловажна совместимость с конкретной моделью листогибочного пресса. Матрицы выпускаются под различные системы крепления — Euro, Amada, Wila, Trumpf и другие. Использование инструмента с несовместимым хвостовиком не только затрудняет монтаж, но и может привести к неправильному распределению усилий, что опасно и для оснастки, и для оборудования.
Серийность производства тоже влияет на выбор. Для единичных и мелкосерийных операций достаточно универсального многопазового инструмента. При крупносерийном выпуске однотипных деталей выгоднее использовать специализированную матрицу с оптимальными параметрами именно под данный профиль — это ускоряет переналадку и повышает стабильность результата.
Гибочные матрицы — расходный, но при этом долгосрочный инструмент: при правильном подборе и соблюдении условий эксплуатации качественная матрица служит годами. Инвестиция в надёжную оснастку оправдывает себя через стабильное качество деталей, сокращение брака и отсутствие внеплановых простоев оборудования.
